Профессиональный цифровой анализатор тестер  DMX512
поможет Вам найти ошибку интерфейса в Вашей системе!

Занимаясь настройкой DMX приборов и находясь под потолком, глядя на неработающий сканер или другой прибор, подключенный к кабелю DMX512, хочется всегда знать, есть ли нужные команды в DMX-строке. В этом помогает индикаторы HUNTER. Он принимает и показывает 6 - 32 последовательных каналов, выбранных в DMX-строке. При необходимости индикатор превращается в передатчик и может выставить любой уровень в любом канале. Данная версия имеет батарейное питание, что является очень большим удобством, не нужно таскать за собой кабель с переноской 220в

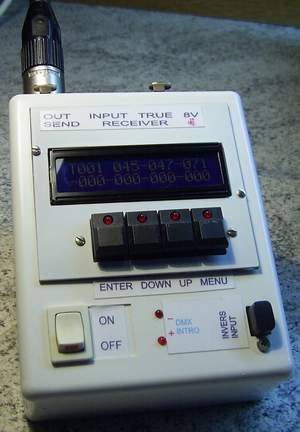

При первом включении устройство находится в главном меню приемник или передатчик выбор осуществляется кнопками \UP-DOWN\. Вход – кнопка \ENTER\. При входе в приемник будет субменю с выбором типа отображения приема строки. Для входа в выбранный режим нажать \ENTER\. В режиме приема выбор номера канала осуществляется кнопками \UP-DOWN\. Возврат в субменю и основное меню кнопка MENU В режиме передачи выбор номера канала осуществляется кнопками \UP-DOWN\, а уровень канала \ENTER+UP\ или \ENTER+DOWN\. Возврат в основное меню кнопка MENU. Мигающие Светодиодные индикаторы – и + показывают наличие напряжения на входах 2 и 3 соответственно. Мигание всего индикатора означает отсутствие или некорректные данные в строке. Кнопка инверсия имитирует смену номеров разъемов 2-3 между собой.



Купить

Готовое изделие - 3 700 руб

Микросхема PIC16F73
c прошивкой - 500 руб
