Общий вид автомата световых эффектов |
|
Общее назначение автомата световых эффектов
Автомат световых эффектов MiniRun 4х3 предназначен для создания программных эффектов из прожекторов, светильников, bert light, flexilight и других устройств использующих лампы накаливания. Управление автоматом световых эффектов осуществляется автоматически по программе.
8 программ и 4 режима (с плавным и резким включением). Изменение параметров автомата световых эффектов производится
двуья кнопками на передней панели устройства, с отображением на семисегментном индикаторе. Автомат световых эффектов может быть использован в составе с другими устройствами для концертной и театральной деятельности. Силовой программный блок автомат световых эффектов имеет 4 канала по
2 кВт, блочное исполнение, выход клеммники LEGRAND, симисторы ВТА26-600.
Запрещается использование индуктивных нагрузок!
Технические характеристики автомата световых эффектов
Количество каналов ------------------ 4
Номин. мощность на канал ---------- 2,0 КВт
Запас по мощности (до 10 мин) ----- 2,9 КВт
Минимальная нагрузка ---------------- 10 Вт
Коэффициент загрузки номин. -------- 100 %
Питание 1 фаза, 220 В
|
|
Использование
автомата световых эффектов |
|
Инструкция по эксплуатации автомата световых эффектов
При первом включении блок находится в режиме проигрывания таблицы 2. (смотри пункт описания программ и режимов) Вход в другой режим осуществляется нажатием на любую кнопку.
Выбор параметра
Для установки требуемого параметра необходимо нажимать левую (ближайшую к индикатору) кнопку. Параметры изменяются в следующей последовательности: Номер программы, режим, тип таблицы и звуковой модуль
Номер программы
Для изменения номера программы необходимо нажать на правую кнопку. Номер программы индицируется на дисплее как цифра без точки. Программы изменяются от 1 до 8 в сторону увеличения. Простые программы работают при установленном типе таблицы Р. Регулятор устанавливает скорость движения.
|
|

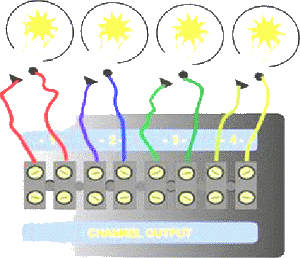

Подключение нагрузок
автомата световых эффектов
Соблюдайте правила техники безопасности! При работе с силовым блоком автомата световых эффектов необходимо соблюдать правила техники безопасности, установленные ГОСТ для работы с электроприборами.
ЗАПРЕЩАЕТСЯ включать без заземляющего провода.
|
|
Один бегущий огонек
Два бегущих огонька
Бегущая тень (три бегущих огонька)
Последовательное накопление каналов
Переключаются по два канала
Вспышки всех каналов одновременно
Фрагменты совмещенных программ.
Статическое регулирование яркости каналов
При установленной программе 8 регулятор устанавливает яркость
всех каналов, а установка режима и типа таблицы не имеет значения.
Режим
Для изменения режима необходимо нажать на правую кнопку при установленном параметре режим. Номер режима индицируется на дисплее как символы b, d, L, _I с точкой и без. Символы без точки – резкое изменение яркости, с точкой – плавные.
L – движение влево
_I – движение вправо
b – движения вперед и назад
d – несимметричные движения
При установленной программе 8 и типе таблиц F, A, G - установка режима не влияет на работу устройства
Тип Таблицы
Для изменения типа таблицы необходимо установить требуемый параметр и нажать правую кнопку. Тип таблицы отображается как символы P, F, A, G.
P – простые таблицы (см Номер программы).
F, G – наборные таблицы (могут быть выполнены по таблицам заказчика) А – таблица
с автоматическим ускорением, замедлением и сменой движения. При
включенной таблице «А» режим не действует. Регулятор устанавливает
время повторения одного кадра в цикле ускорения. |
|
