Сплиттер DMX512

Сплиттер DMX512

    Усилитель и сплиттер (разделитель гальванический) DMX512 предназначен для полной гальванической развязки цифрового сигналa RS485 DMX-512 1990 и усиления до стандартного дифференциального сигнала 0..+5В, который явился неким "народным стандартом". В действительности RS485 допускает +12\-7В.

    Это специализированная модель сплиттера. Обычно сплиттер используется в театрально-концертной деятельности для гальванической развязки различных устройств включенных на разные фазы или с отличным земляным контуром, для устранения помех и усиления сигнала.

Технические характеристики

  • Рабочее напряжение:220V 50Hz
  • Масса (нетто):0,24 кг
  • Масса (брутто):0,31 кг
  • Размеры (В х Ш х Г):60 х 105 х 100 мм
  • Рабочий диапазон температур: От +3 до +55°C
  • Управляющий вход DMX512: Клемник 3 пин (2 шт.)
  • Управляющий выход: Разъем PS-8 3 выхода.
  • Управляющий сигнал:DMX 512/1990
  • Количество выходных каналов: 1
  • Гальваническая развязка
  • Значение IP:IP21
  • Крепление:DIN рейка EN60715
ъ

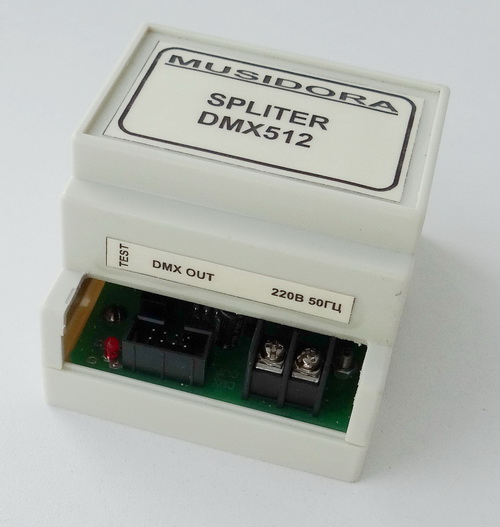

Сплиттер DMX512 вид спереди

Основные особенности:

  • Для установки в щиты или шкафы
  • Усилитель DMX512
  • Выход на 32 DMX512 устройства
  • Установка на DIN рейку EN60715
  • Питание сеть 220В
  • Простота подключения
    При достаточно большом количестве приборов, появляются сложности, связанные с необходимостью прокладки сигнального кабеля по цепочке – от прибора к прибору. Также, на линиях большой длины или при соединении приборов, запитанных из разных источников, может возникнуть опасность возникновения разности потенциалов между соединяемыми приборами. Для решения всех этих необходимо использовать усилитель сигнала с гальванической развязкой.

    Известно что сигнал начинает падать после 100м. Реально DMX512 стабильно работает до 500м, если количество приемников на удаленном конце не превышает 20. В светомузыкальных фонтанах такие длинные линии редкость, чаще на линии получается огромное количество приемников. Не всегда важно иметь гальваническую развязку (хотя вреда от нее нет), а важно усиливать сигнал. Стандарт RS485 допускает не более 32 приемников сигнала DMX512, а подобное количество не редко находится в одном щиту. Этот сплиттер устраняет также эффект "вилки". Определенные удобство представляет один клемник на входе, который также является и выходом. При такой коммутации очень удобно использовать UTP кабель, который идет от щита к щиту.

    DMX Сплиттер ‐ это усилитель и распределитель DMX сигнала. Устройство позволяет разделить сигнал DMX на восемь отдельных выходов, обеспечивая развязку между входом и выходам и между всеми выходами. Кроме того, он усиливает DMX сигнал для длинных DMX кабелей между управляемыми приборами. Для управления многими световыми прибо- рами используется сигнал стандарта DMX. Управлением при этом реализуется по- средством сигнальной линии, соединяющей пульт управления (источник сигнала) по- следовательно со всеми управляемыми приборами. Данное устройство предназначено только для профессионального использования.

В комплектацию сплиттера входит

  • 1 преобразователь DMX512 в аналоговый сигнал
  • 1 кабель с 2-мя разъёмами для подключения DMX512
  • 1 руководство пользователя

Подключение DMX сплиттера DMX512

К выходу сплиттера последовательно подключаются DMX512 линии с приборами. На последний прибор устанавливается терминатор 120 Ом.


Сплиттер DMX512 вид сзади
Сплиттер DMX512 размеры ъ Изготовитель гарантирует соответствие требованиям ГОСТ Р ТС N RU Д-RU.АИ14.В.13562 от 21.09.2015 г. (см. Декларацию о соответствии) при соблюдении владельцем правил эксплуатации, изложенных в настоящем руководстве по эксплуатации. Гарантийный срок эксплуатации составляет 3 года со дня продажи через розничную торговую сеть

Дополнительные аксессуары

  • Корпус с двумя разъемами XLR-3 (крепление на DIN рейку EN60715
  • 2 кабеля соединительных по 1 метру с разъемами WF-3 и XLR-3 для подключения к стандартным устройствам DMX512
  • DMX-заглушка 120 ОМ
