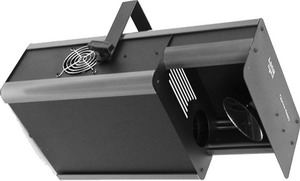

Световой прибор ЛОНГЛАЙТ и СКАНРАЙН 9600



радио конструкторы бесплатные схемы радиодетали прошивки



Эффект лунного цветка из 22-х вращающихся лучей, меняющих цвет, направление и скорость, c 15 сменяюшимися гобо или цветами, движущегося в плоскости с одновременной сменой цвета. Устройство имеет внутренний стабилизатор напряжения лампы, плавное включение и режим экономии ресурса лампы. Режимы: внутренняя программа, анимация по программе, управление от РС. 1-х линзовая система с возможностью установки фокусировки. Угол раскрытия луча - 21°. 7 насыщенных дихроичных фильтров, 15 масок. Высокоточные шаговые двигатели. Мирошаговый режим управления. Лампа ELC 24v 250W с отражателем. . Размер 150х 250х 450 мм. Вес 5,5 кг.   Скачать паспорт

Лонглайт отличался установкой вместо ЩД мотора гобо 2-х оборотного мотора на 220 в, который постоянно крутился без звука, гобо не имеет фильтров, под звук работают чашка, которая оклеена цветными дироичными зеркалами, и внешнее зеркало.




радио конструкторы бесплатные схемы радиодетали прошивки

Вид лучей прибора





радио конструкторы бесплатные схемы радиодетали прошивки

Вид колеса с масками



радио конструкторы бесплатные схемы радиодетали прошивки




Прошивка на PIC16F84

Листинг на Асме
и другие версии


Коды 9600

Программа управления
прибором от РС








Купить







Проверка и регулировка платы СКАНРАЙНА

  Не устанавливая PIC контроллер (16F84), подключить блок питания 12 вольт с миллиамперметром. Ток потребления не должен превышать 100 мА. Типичное значение = 60 мА. Проверить напряжение после стабилизатора 7805, допустимые пределы равны 4.85-5.1 вольт. Вставить вентилятор в соответствующий разъем, для проверки полярности. Ток через устройство должен увеличиться на 100-140 мА. Отключить плату от блока питания и подключить к вторичной обмотке трансформатора со среднеквадратичным напряжением 12 вольт. Проконтролировать напряжение на конденсаторе питания 2200мкф, которое должно быть в пределах 14 – 16 вольт. Подсоединить три шаговых двигателя. Валы моторов должны зафиксироваться платой устройства. Проверить попыткой насильственного вращения. Вращатся должны с трудом. Напряжение на конденсаторе питания 2200мкф должно быть не менее 12.5 вольт. Напряжение пульсаций – не более 1 вольт. Отключить моторы от платы. Отключить питание. Установить PIC контроллер. Подключить моторы к плате. Включить питание платы. Проверяем переключатель: поочередно подключать осциллограф к выводам PIC контроллера включать – выключать соответствующий пин свитчера. Напряжение должно скачком изменяться от 0 до +5в. Установить режим «программа». Все моторы должны плавно, без дерганья вращаться в разные стороны в соответствии с программой. Поочередно устанавливая щуп осциллографа на клеммы выходных разъемов, контролировать размах выходного напряжения, которое должно меняться от (0.7 В) до (Uпит-0.7 В) без средних ступенек. Установить режим «Музыка». Направление вращения моторов должно меняться в такт музыкального произведения, а после прекращения музыки через 1 сек, останавливаются чашка и зеркало, гобо возвращается в нулевую позицию, через 3 сек. При появлении звука все сразу возвращается в рабочее положение. Если нет четкой границы между работой и остановкой – отрегулировать уровнем усиления микрофона.


Читать еще о настройке   о типах двигателей


Схема и регулировка
звукового модуля
