Световой прибор  Color Gobo Changer





Устройство управления световым лучом группы DMX512 представляет собой динамичный, многофункциональный эффект для дискотек и сценического оформления. Корпуса устройств могут быть окрашены в белый или черный цвет, профиль – белый, серебристый или черный.  Устройства имеет встроенный микрофон, облегчающий инсталляцию. Система компрессирования позволяет работать с различным динамическим диапазоном, уровень компрессирования выставляется только при инсталляции. В приборах использованы высококачественные дихроичные зеркала и шаговые двигатели. Применение шаговых двигателей выгодно отличает приборы от аналогов "азиатских" фирм. Прибор с одним лучом меняющим цвет, c 15 сменяюшимися гобо или цветами. Устройство имеет внутренний стабилизатор напряжения лампы, плавное включение и режим экономии ресурса лампы. Режимы: внутренняя программа, анимация по программе, управление от DMX512 2 канала - яркость, гобо и цвет, вращение внутренней чашки. 2-х линзовая система. Угол раскрытия луча - 12°. 7 насыщенных дихроичных фильтров, 8 масок.  Лампа ELC 24v 250W с отражателем. Размер 150х 250х 300 мм. Вес 5,5 кг.


Скачать паспорт





Вид лучей прибора







Вид колеса с масками

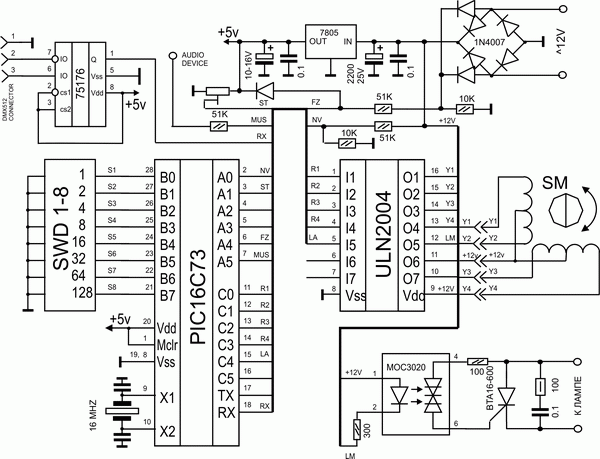

Проверка и регулировка платы

  Не устанавливая PIC контроллер (16F73), подключить блок питания 12 вольт с миллиамперметром. Ток потребления не должен превышать 100 мА. Типичное значение = 60 мА. Проверить напряжение после стабилизатора 7805, допустимые пределы равны 4.85-5.1 вольт. Вставить вентилятор в соответствующий разъем, для проверки полярности. Ток через устройство должен увеличиться на 100-140 мА. Отключить плату от блока питания и подключить к вторичной обмотке трансформатора со среднеквадратичным напряжением 12 вольт. Проконтролировать напряжение на конденсаторе питания 2200мкф, которое должно быть в пределах 14 – 16 вольт. Подсоединить шаговый двигатель. Вал моторa должен зафиксироваться платой устройства. Проверить попыткой насильственного вращения. Вращатся должны с трудом. Напряжение на конденсаторе питания 2200мкф должно быть не менее 12.5 вольт. Напряжение пульсаций – не более 1 вольт. Отключить моторы от платы. Отключить питание. Установить PIC контроллер. Подключить моторы к плате. Включить питание платы. Проверяем переключатель: поочередно подключать осциллограф к выводам PIC контроллера включать – выключать соответствующий пин свитчера. Напряжение должно скачком изменяться от 0 до +5в. Установить режим «программа». Все моторы должны плавно, без дерганья вращаться в разные стороны в соответствии с программой. Поочередно устанавливая щуп осциллографа на клеммы выходных разъемов, контролировать размах выходного напряжения, которое должно меняться от (0.7 В) до (Uпит-0.7 В) без средних ступенек. Установить режим «Музыка». Направление вращения моторов должно меняться в такт музыкального произведения, а после прекращения музыки через 1 сек, останавливаются чашка и зеркало, гобо возвращается в нулевую позицию, через 3 сек. При появлении звука все сразу возвращается в рабочее положение. Если нет четкой границы между работой и остановкой – отрегулировать уровнем усиления микрофона.


Читать еще о настройке   о типах двигателей

Схема и регулировка звукового модуля
